Высококачественный усилитель для наушников на полевых. Самодельный усилитель на полевых транзисторах для наушников

Высококачественный усилитель для наушников на полевых. Самодельный усилитель на полевых транзисторах для наушников

Всем ценителям лампового звука выношу на суд свою конструкцию лампово полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми хороший десяток лет.

Наверное немногим известен тот факт,что именно германий дает звучание максимально приближенное к ламповому. Вся советская техника до появления кремниевых полупроводников строилась либо на лампах либо на германиевых транзисторах. При всех своих минусах германий имеет очевидные плюсы перед кремнием.

Германий или кремний?

Прилагаю в доказательство таблицу физических свойств германия и кремния.

Из таблицы видно, что подвижность электронов и дырок, продолжительность жизни электронов, а также длина свободного пробега электронов и дырок значительно выше у германия, а ширина запрещенной зоны ниже, чем у кремния. Известно также, что падение напряжения на переходе р-n составляет 0,1 - 0,3 В, а на n-р - 0,6 - 0,7 В, из чего можно сделать вывод, что германий является гораздо лучшим проводником, чем кремний, а следовательно и каскад усиления на транзисторе p-n-p имеет значительно меньшие потери звуковой энергий, чем аналогичный на n-p-n. Возникает вопрос: почему же выпуск германиевых полупроводников был прекращен?

Прежде всего потому что по некоторым критериям Si намного предпочтительнее, поскольку може тработать при температуре до 150 градусов Цельсия, а Ge - 85. Да и частотные свойства у него гораздо лучше. Вторая причина - чисто экономическая. Запасы кремния на планете практически безграничны, в то время как германий - довольно редкий элемент, технология получения и очистки которого значительно дороже.

Принципиальняа схема усилителя

Изначально мною был построен усилитель НЧ на мощных транзисторах П210в, качеством и звучанием которого я остался очень доволен. Через некоторое время я решил соединить лампы и транзисторы. Идея не нова и изрядно потертая. Много конструкций было найдено на просторах интернета, но из всего множества схем была найдена только одна схема лампы плюс германий, да и то как мне показалось неоправданно-мудреная.

Я решил подойти иначе к постройке задуманного усилителя взяв за основу классическую двухтактную схему, на основе которой строились все усилители со времен появления транзисторов и схему ремейк, лампа плюс полевой транзистор. Как видно из схемы ламповая часть с транзистором осталась без изменений.

Эта схема предлагается многим радиолюбителями как ламповый усилитель для наушников . В последствии оказалось очень удобно иметь ламповый усилитель НЧ для наушников и на акустику - построенный на транзисторах. Схема в особом описании не нуждается, при правильной сборке все начинает работать сразу.

Для удобства мною была поставлена кнопка на две пары контактов для отключения транзисторной части от ламповой, что в свою очередь избавило от необходимости отключать колонки от усилителя при использовании наушников. Но при желании можно одновременно слушать и ухи и колонки - кому как нравится.

Наладка и подбор транзисторов

Несколько слов о настройке транзисторной части. Необходимо установить половину напряжения питания относительно выхода. Устанавливается подстроечным резистором,который желательно применить многооборотистый. Возможно придется подобрать резисторы в базах выходных транзисторов в пределах 150-300 ом. Эта величина зависит от буквы в серии транзистора. Вот пожалуй и вся настройка.

При данном комплекте транзисторов и источнике питания 22В, на выходе имеем около трех ватт. Конечно мощность небольшая, но этого достаточно чтобы с комфортом насладиться звучанием германиевой схемы вкупе с лампой. Можно было конечно использовать транзисторы П217 что дало бы 10 ватт мощности или же ГТ705 или ГТ806, соответственно заменив остальные транзисторы на противоположную проводимость. В таком случае пришлось бы делать два независимых источника питания.

Так как транзисторы эти прямой проводимости то в данном включении с лампой схема работать отказывается. Немного поразмыслив пришлось пожертвовать выходной мощностью но зато избавил себя от перспективы разбирать трансформатор и мотать еще одну обмотку, по причине отсутствия подходящих трансформаторов с двумя вторичными обмотками.

Если все же кому то захочется что то по мощнее то вполне допустимо поставить две пары выходных транзисторов ГТ404. Желательно чтоб все транзисторы в схеме имели один буквенный индекс, что в свою очередь существенно упростит установку тока покоя да и вообще избавит от нежелательного перегрева выходных транзиторов.Для справки - транзистор ГТ404 имеет максимальную рассеиваемую мощность на коллекторе 0.6 Вт но хорошо отдает около 1.2 Вт при 22В.

Хотелось бы отметить еще один момент, кто то возможно захочет умощнить схему применив в выходе кремниевые транзисторы, например КТ805 или другие. Сразу оговорюсь, да, применить можно но тогда теряется вся окраска звука германиевой схемы и кроме того у вас появятся искажения типа ступенька. Кремневые транзисторы в такой схеме грешат этим недостатком, и убрать эту ступеньку не усложнив схему невозможно. Потребуется делать цепочку смещения на базы выходных транзисторов и усложнять обратную связь.

Германий же имеет преимущество в виду отсутствия искажений типа ступенька в данной схеме включения. Усилитель работает в классе АБ. Ну вот вроде самое основное по схеме сказано.

Блок питания усилителя

Теперь перейдем к блоку питания нашего гибридного лампово-транзисторного усилителя для наушников и колонок. В качестве трансформатора можно использовать любой мощность 15-20ватт. Мною был применен ТС-20, извлеченный откуда-то на работе, не помню откуда. Все обмотки в нем уже имелись и по толку подходили что существенно упростило изготовления блока питания для УНЧ.

Для тех кто пожелает не использовать часть усилителя для наушников исключив транзистор irf630, необходимость в транзисторном стабилизаторе отпадает, поскольку сама схема оконечного усилителя не критична к хорошо отфильтрованному и стабилизированному источнику питания и работает от простейшего выпрямителя с одной емкостью в 4700 мкФ. Фон переменного тока полностью отсутствует.

Сама же схема стабилизатора необходима для варианта с полевиком, поскольку схема линейная работающая в классе А и потребляет около 2 ампер, то ей необходима хорошая фильтрация дабы устранить фон переменного напряжения. Накал лампы тоже нужно питать постоянкой с делителем на резисторах, что изображен на схеме.

Применив все выше указанное вы избавите себя от проблемы фона переменного тока в наушниках. Есть схемы источника питания на LM317 или же на регулируемых кренках наподобие КР142ЕН8. Плюс ко всему в таких схемах используются цепочки R-C фильтров. Резисторы очень сильно греются. И еще мною было обнаружено что при использовании выпрямителя на указанных выше микросхемах, при отсутствии сигнала в наушниках наблюдается довольно сильное шипение.

Это шипение так для меня и осталось загадкой. По этому и была взята сама обычная схема на двух транзисторах. Марку стабилитронов не указал по причине того что придется подобрать три или два штуки таким образом чтоб на выходе получилось 22-27 вольт. Больше указанной величины подымать не стоит, а то спалите германиевые транзисторы (ГТшки).

Проблему щелчков в наушниках при включении решил просто запараллелив стабилитроны емкостью в 2200 микрофарад. секрет в том что при включении напряжение на выходе блока питания появляется постепенно, в течении 20 секунд возрастает до нормального рабочего. И второй плюс - конденсатор включенный таким образом очень хорошо сглаживает пульсации на выходе блока питания(БП).

Корпус для лампового усилителя

Теперь несколько слов о корпусе. Не мудря и не изобретая нового велосипеда взял обыкновенный корпус от компьютерного CD-ROMа, последний и был выдран мною со списанного хлама на той же работе. Как видно из фотографий трансформатор находится под круглой частью корпуса (консервная банка от горошка), что само по себе является хорошим экраном.

На радиаторы закреплены выходные транзисторы через слюдяные прокладки, намазанные термопастой. Транзисторы крепятся посредством двух алюминиевых квадратных планок с дыркой по середине, куда и воткнуты с натяжением. В качестве украшательства были применены прослойки из оргстекла, выточенные вручную и подсвечены светодиодами.

В гнезда радиоламп были воткнуты трехцветные светодиоды, плавно меняющие цвет. В конечном итоге получилась вот такя конструкция что очень симпатично светится и радует хорошим теплым звуком. Мною было собрано множество конструкций на германии и можно сказать с уверенностью что несмотря на свои недостатки в виде очень низкой рабочей частоты менее 1 МГц и максимальной полосой пропускания не выше 18КГц в унч, что ни один кремнивый, будь то транзисторный или микросхемный, с супер параметрами, усилитель не звучит так как германивый усилитель.

При наличии необходимых компонентов все в ваших руках, данная конструкция предложена как мотивация к творческой деятельности и для тех кто хочет собрать нечто подобное.

Вдоволь насытившись работой лампового усилителя, я решил продлить и расширить тему высококачественного звуковоспроизведения и собрал по аналогичной схеме усилитель на полевых транзисторах с целью сравнить характеристики обоих. Считается, что звук усилителя на полевиках не отличается от лампового звучания. Схемы получились не только одинаковыми по количеству усилительных каскадов, но и с одинаковыми характеристиками. Высокая динамика, отсутствие шумов, линейная частотная характеристика, отсутствие нелинейных искажений, чего ещё надо желать. Только я вот уже целый день перетыкаю телефонный штекер из одного телефонного гнезда в другое, в попытке определить победителя конкурса.


Качество работы усилителей удобно определить с помощью наушников. Высококачественные наушники обойдутся дешевле высококачественной акустической системы, для которой необходима ещё и специальная комната соответствующих размеров с поглощающим звук материалом, например устланная и облепленная коврами. В качестве первичного источника звука я использовал самодельный тюнер с диапазоном 88 – 108 МГц, имеющий непосредственный выход с частотного детектора. Можно использовать обычный радиоприёмник с диапазоном FM , а входной сигнал снять с регулятора громкости.

Схема этого усилителя действительно не отличается от лампового экземпляра, по крайней мере, они обладают одинаковыми характеристиками, даже имеют одинаковую фазу выходного сигнала (фото 1). Первый полевой транзистор является усилителем звукового сигнала. Два других транзистора, составная пара, истоковый повторитель, имеющий высокое входное и низкое выходное сопротивление, что позволяет не только использовать сравнительно низкоомные наушники с сопротивлением 15 Ом, но даже динамическую головку. Все транзисторы работают в линейном режиме, но основной ток протекает через последний транзистор. Кстати он ключевой, снятый с материнской платы, рассчитан на большие токи, имеет очень маленькие переходные сопротивления, а поэтому не нуждается в радиаторе, хотя в работе нагревается до 50 градусов, но это нормальный для него режим. Такая простая схема не нуждается в кропотливой регулировке, имеет высокую стабильность параметров и хорошую повторяемость. Цепочка R C – отрицательная обратная связь, уменьшает уровень сигнала на 4 дБ, а вместе с ним и уровень нелинейных искажений.

Пожалуй, я выскажу своё мнение. Два бокала с вином, имеющие одинаковый вкус, не всегда имеют одинаковое послевкусие. А впрочем, у каждого человека свой вкус, а значит, будет и разное послевкусие.

Конструкция и детали.

Неудовлетворённость качеством воспроизведения музыкальных композиций звуковой картой компьютера заставило взяться за изготовление настольного усилителя. Решил, что это будет простой самодельный усилитель для наушников, собранный по классической схеме на одном .

Однако есть замечание. Этот усилитель подходящим будет только в том случае, когда входной сигнал не требует усиления по напряжению (например, выход достаточной силы дают МП3 плеер или компьютер). Также, любой шум, возникающий в блоке питания, будет идти прямо через усилитель. По этой причине, необходимо использовать только стабилизированный источник питания. Диапазон выходного напряжения 10-20 В и ток 750 мА. Здесь используется N-канальный МОП - транзистор с обратным диодом для работы в ключевом и линейном режиме IRF610. В процессе изготовления усилителя было опробовано применение и других транзисторов: IRF510, IRF611, IRF612 и IRF710, все без исключения работали хорошо. Рекомендую не использовать IRF530 и IRF540 (обычно встречаются в источниках питания). Используемый LM317 - стабилизатор с регулируемым выходным напряжением позволяет очень точно настроить выходные параметры блока питания.

Так как этот усилитель будет находиться на рабочем столе в производственном офисе, он должен обязательно вписываться в рабочую обстановку. Повезло, что имелся вышедший из строя внешний CD-ROM, его дизайн подходил идеально. К тому же в его корпусе уже имелся выключатель, адаптер питания, розетка RCA и входы на задней панели, а также разъем для наушников на передней панели.

При изготовлении усилителя были использованы только те электронные компоненты и комплектующие, которые имелись в наличии. Обычные резисторы и плёночные конденсаторы. Конденсаторы ёмкостью 1 мкФ, 0.47 мкФ и 0,1 мкФ полипропиленовые. Но никто не мешает использовать и более качественные детали.

Радиаторы охлаждения имеют сравнительно небольшой объём охлаждающей площади, но обращаю внимание на то, что они прикручены напрямую к металлическому корпусу, который также принимает участие в рассевании тепла. Объём меньшего по размеру радиатора примерно 1,75 квадратного дюйма. Обязательно изолировать MOSFET и регулятор от радиаторов.

Работа усилителя была опробована при помощи регулируемого блока питания, он включался на низком напряжении. Смещение задается при помощи переменного резистора сопротивлением 100 кОм. Усилитель показал хорошую работу во всём интервале напряжения от 10 до 20 В, но всё же именно качественное воспроизведение звука начиналось при напряжении питания более 13 вольт.

Далее работа усилителя была проверены при помощи USB осциллографа. Это DSO-2150 с 60 МГц пропускной способностью и максимальной частотой дискретизации 150 мк/с. Увиденная синусоида показала себе с лучшей стороны от 20 Гц до 20 кГц.

Меандр 100 Гц

Прямоугольный 4800 Гц

Зелёного цвета входной сигнал, а желтый выходной. Мощность сигнала моего генератора не велика и это отражается на качестве исходных волн. Если сравнивать входное напряжение и выходное напряжение вы увидите, что коэффициент усиления цепи составляет около 0,8. Видно, что при 100 Гц присутствует легкий наклон. Наклон постепенно уменьшается, а частота увеличивается и за его пределами около 300 Гц квадрат волнового отклика отличный до 20 кГц - предела сигнала генератора. Поскольку музыка состоит в основном из синусоид это не проблема. Так как для регулировки громкости будут использоваться МП-3 плеер или компьютер, нет необходимости в потенциометре. Ещё один УНЧ, но уже с применением ламп, можно .

Если вы являетесь счастливым обладателем лампового усилителя , то, скорее всего, при желании послушать любимые композиции единолично, через наушники, вы сталкиваетесь с неудобством, вызванным отсутствием выхода на головные телефоны.

Да и обладателям дорогих или не очень смартфонов и планшетов тоже приходится несладко — эти аппараты чаще всего не в состоянии раскачать качественные высокоомные наушники . Поэтому любимые композиции звучат совсем не так, как на профессиональной аппаратуре.

Конечно, если вы истинный меломан и музыка для вас дороже денег, то вас ни что не остановит от покупки предварительного усилителя за 6000 $, усилителя для наушников за 5000$ и самих наушников за 2000$. И погрузиться в нирвану... Однако, если ситуация с деньгами не такая радужная, или вы любите всё делать своими руками, то, оказывается, можно собрать высококачественный усилитель для наушников всего за... 30$.

А зачем он вам???

А нужен ли вам прецизионный усилитель? Это зависит от ваших музыкальных пристрастий и привычек. Если вы привыкли слушать музыку «на бегу», то есть с портативных устройств на прогулке, пробежке, в тренажерном зале и других подобных местах, то описываемый ниже проект не для вас. Просто постарайтесь подобрать к своему аппарату максимально подходящие по характеристикам и звучанию наушники.

Точно также следует поступить, если вы любите музыкальные стили, где присутствуют сильные искажения сигнала, типа рока, хеви-металла и подобные.

Тем не менее, если вы предпочитаете слушать музыку в тихой уютной обстановке у себя дома или в офисе, и ваши вкусы тяготеют к живой и натуральной музыке типа классической, джазовой, или чистому вокалу, вот тогда вы сможете по достоинству оценить качество звучания и точность связки прецизионный усилитель плюс высококачественные наушники.

Варианты

Допустим, вы решили, что усилитель для наушников вам необходим. Каков следующий шаг? В Интернете можно найти массу проектов с использованием вездесущего LM386 . Микросхема стала популярной благодаря высокой надёжности, низкой стоимости, возможности работать с однополярным питанием и малому количеством внешних элементов. Такие усилители обычно хорошо справляются с недорогими наушниками, но все эти достоинства меркнут, если сравнить уровень шумов и искажений LM386 и хорошо спроектированного усилителя на дискретных элементах или на специализированных микросхемах.

Если у вас найдётся около 30$ и не пугает работа с элементами для поверхностного монтажа (SMD-элементы), то представленный здесь проект именно то, что нужно.

Идеи и схема

При проектировании данной схемы брались в расчёт следующие моменты:

  • Усилитель должен работать с относительного высокоомным выходом лампового предусилителя или усилителя электрогитары. Другими словами, входное сопротивление должно быть легкоперестраиваимое для источников с разным выходным импедансом.
  • малое количество компонентов. Поэтому были выбраны микросхемы вместо транзисторов.
  • небольшие усиление и мощность. Требуется раскачать чувствительные динамические наушники , а не акустическую систему.
  • усилитель должен справляться с высокоомными наушниками. Автор использует Sennheiser HD 600 (сопротивление 300 Ом).
  • получить максимально низкие шумы и искажения.

Принципиальная схема прецизионного усилителя для наушников представлена на рисунке:

Увеличение по клику

При разработке этой конструкции рассматривались микросхемы таких производителей как National Semiconductor, Texas Instruments и другие. Масса полезной информации была найдена на ресурсах Headwize и форумах DiyAudio.

В результате, выбор пал на прецизионный драйвер для наушников от Texas Instruments TPA6120A2 и операционные усилители AD8610 отAnalog Devices для входного буфера.

Схема получилась относительно простой, с двухполярным питанием. Если вы уверены в отсутствии постоянной составляющей на выходе вашего источника сигнала, то разделительные конденсаторы (С24 и С30) могут быть исключены из тракта с помощью перемычек Н1 и Н2.

Блок питания обеспечивает на выходе напряжения ±12В при нагрузке до 1А. Его схема представлена на рисунке:

Увеличение по клику

Часто в аудиофильских конструкциях стоимость блока питания в несколько раз превышает стоимость самой усилительной части. Здесь получилось немного лучше — стоимость элементов для блока питания составляет примерно 50$ и самые дорогие элементы здесь трансформатор и электролитические конденсаторы. Можно немного сэкономить, если заменить тороидальные трансформатор на обычный Ш-образный, отказаться от светодиодов и предохранителей на выходе блока.

Была опробована версия с отдельными стабилизаторами для каждого канала TPA6120A2 (микросхема имеет отдельные выводы питания для каждого канала). Разницу ни услышать, ни измерить не удалось, что позволило существенно упростить блок питания.

Так как все, используемые в усилителе микросхемы, имеют низкую чувствительность к шумам и помехам по цепям питания, а также высокий уровень подавления синфазных помех, то применение в блоке питания типовых интегральных стабилизаторов оказалось достаточным для получения высоких характеристик.

TPA6120A2

Микросхема TPA6120A2 от Texas Instruments представляет собой высококачественный усилитель для наушников высокой верности. В ней используется архитектура усилителя с дифференциальным входом, несимметричным выходом и обратной связью по току. Именно благодаря в большей мере последней получаются низкие искажения и шум, широкая полоса частот, высокое быстродействие.

Микросхема содержит два независимых канала с отдельными выводами питания. Каждый канал имеет характеристики:

  • выходная мощность 80 мВт на нагрузке 600 Ом при питании ± 12В при уровне искажений+шум 0,00014%
  • динамический диапазон более 120 дБ
  • уровень сигнал/шум 120 дБ
  • диапазон напряжения питания: ± 5В до ± 15В
  • скорость нарастания выходного напряжения 1300В/мкс
  • защиту от короткого замыкания и перегрева

Для сравнения уровень искажения+шум у «народной» микросхемы LM386 составляет 0,2%. Хотя, конечно, высокие параметры ещё не гарантируют качественно звучания. Для получения максимального результата надо учесть рекомендации производителя по выбору внешних элементов и топологии печатной платы. Всё это можно найти в технической документации на данную микросхему.

AD8610

Микросхема AD8610 от Analog Devices представляет собой операционный усилитель с полевыми транзисторами на входе, что даёт низкое напряжение смещения и дрейфа, низкий уровень шумов, малые входные токи. По уровню шума и скорости нарастания выходного напряжения эти операционные усилители отлично гармонируют с TPA6120A2.

Однако, не поленитесь и попробуйте их заменить другими ОУ. По расположению выводов AD8610 совместимы с другими аудиофильскими микросхемами. Тем более, что многие меломаны утверждают, будто слышат разницу в звучании ОУ!

Пассивные компоненты

Не все резисторы одинаковые! И если вам позволяет бюджет, используйте в данной конструкции металлоплёночные резисторы, которые несколько дороже, но имеют ниже шумы и выше стабильность. При желании сэкономить металлоплёночные резисторы следует поставить хотя бы во входных цепях (у AD8610), где чувствительность к шумам самая высокая.

Конденсаторы на пути сигнала С23, С24, С29, С30 лучше поставить плёночные. Конденсаторы по цепям питания микросхем производитель рекомендует керамические.

Основное требование к сигнальным разъёмам — надёжный контакт. В своей конструкции автор использовал обычный «джек» для подключения наушников и позолоченные RCA-разъёмы с тефлоновой изоляцией для подключения сигнального кабеля.

На принципиальной схеме показан вариант усилителя для работы от лампового предварительного усилителя, в котором осуществляется регулировка громкости. Если конструкцию предполагается сделать более гибкой и универсально, то, конечно, на входе желательно предусмотреть свой регулятор громкости. Для достижения максимального качества и чтобы не ухудшить характеристики усилителя здесь следует применить качественный потенциометр.

Бюджетной версией может быть изделия фирмы Alpha или RadioShack стоимостью около $3. За 40$ можно приобрести уже изделие аудиофильского класса от ALPS. Наилучшим решением будет использование галетного аттенюатора от DACT или GoldPoint. Их стоимость составляет примерно 170$. Кстати, на eBay можно найти подобные аттенюаторы китайского производства всего за 30$. Номинал потенциометра может быть в пределах 25-50кОм. Использование шагового аттенюатора кроме удобства регулировки громкости дополнительно гарантирует идентичность регулировки в обоих стереоканалов, что в усилителе для наушников особенно важно.

Конструкция

Все элементы конструкции (кроме силового трансформатора) размещаются на одной печатной плате. Если вы решите использовать внешний блок питания или собрать его по другой схеме, около 70% печатной платы останутся свободными.

Схема расположения элементов представлена на рисунке:

Увеличение по клику

На рисунке представлен чертёж печатной платы со стороны деталей:

Увеличение по клику

На рисунке представлен чертёж нижней стороны печатной платы:

Увеличение по клику

Чертежи печатных плат в народном формате SLayout можно забрать

Главная особенность монтажа: на корпусе с нижней стороны TPA6120A2 есть контактная площадка примерно 3×4мм. Она должна быть припаяна к площадке на печатной плате под микросхемой, которая служит теплоотводом.

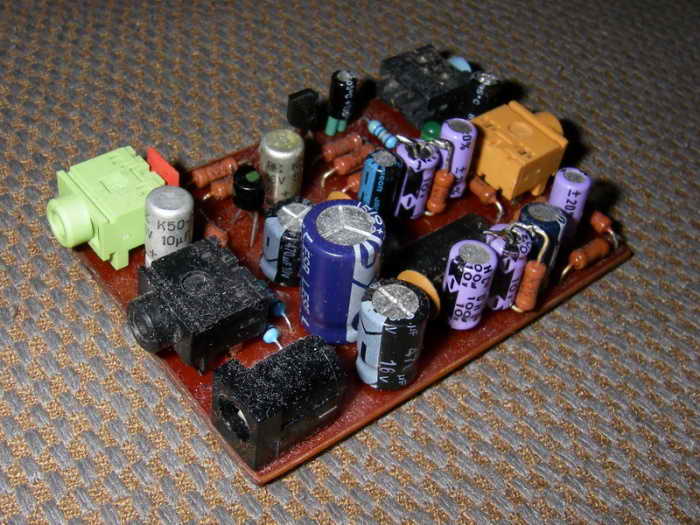

Фотография готовой конструкции:

При первом включении следует вынуть два предохранителя на выходе источника питания и убедиться в его работоспособности. Если выходные напряжения в норме, верните предохранители на место. Сам усилитель в наладке не нуждается.

Разместить плату можно в корпусе подходящих размеров, желательно металлическом для экранирования от внешних помех.

Заключение

Субъективно усилитель звучит на одном уровне с профессиональным студийным оборудованием. При сравнении с LM386 эта конструкция показала более ровное, чистое и детальное звучание.

Схема получилась довольно гибкой и легко настраиваемой под различные нужды. Так, например, сам автор собрал два экземпляра усилителя. Один по приведённой схеме для эксплуатации совместно с ламповым предусилителем. Второй экземпляр был рассчитан на работу со смартфоном и гитарным усилителем, потому был дополнен на входе фильтром высокочастотных помех и регулятором громкости. Кроме того, для повышения усиления (смартфон выдавал недостаточный уровень сигнала) были изменены номиналы резисторов R6 и R14 на 2кОм.

Изменяя номиналы этих резисторов, вы можете менять коэффициент усиления в широких пределах.

Вариант печатной платы усилителя от наших «друзей-марсиан», рассчитанный на установку элементов в «стандартных» корпусах (используемых в конструкции микросхем в DIP-корпусах не существует):

Анимированная демонстрация платы во всех ракурсах

Люблю слушать музыку. Без достаточного уровня громкости — это невозможно (динамический диапазон — сами понимаете). Очень приятно слушать через мощный усилитель и большие динамики – но соседей беспокоить не хочется. Подключил наушники к выходу звуковой карты, Creative X-Fi в моем случае, звук с нее мне очень нравится, но громкости мне оказалось недостаточно. Решение вопроса всем понятно – купить усилитель для наушников или сделать его самому. Сделать самому мне захотелось больше. За принципиальными схемами, конечно, в Интернет. Схемы и описания различных усилительных устройств, которые я там нашел, приводить не буду, можете все найти сами. Делюсь с вами только тем, что я реально сделал и что нормально работает.

Диапазона усиливаемых частот, при использовании современных, и не очень, микросхем и транзисторов, как правило, совершенно достаточно для усиления звука очень качественно. Сразу же меня очень подкупил своей простотой усилитель на транзисторах. Схема, поначалу, показалась корявенькой, но решил сделать это устройство. На принципиальной схеме показан один канал усилителя, плата разведена под стерео усилитель.



Изготовил его с применением транзисторов, которые у меня были в наличии и в большом количестве. Заработало сразу. Результат меня удивил: звучало и усиливало нормально. Поскольку на наушники поступает постоянное напряжение (около 2 в.) есть проблема фона по питанию. Идеальный вариант питания – батарейки или стабилизированный источник питания 5в. После того, как удалось избавиться от фона, изменяя емкость фильтра питания 470мкф (в случае питания от зарядки телефона Нокия, конденсатор выпаял совсем), звук мне показался достаточно громким и качественным. Транзисторы на выходе, как вы заметили, соединены по схеме Дарлингтона, и 2T603, которые я поставил, прилично греются в таком режиме, но держат без радиаторов. Сделал таких усилителей три штуки, меняя компоновку деталей, убирая перемычки и добавляя разъемы. Компоновку последней версии привожу здесь. Кому не понравится – редактируйте в программе Sprint-Layout 6.0. При подключении к этому усилителю других наушников звук мне в них не понравился и тогда решил изготовить другой усилитель.
В одной из статей Интернета прочитал хороший отзыв о старенькой микросхеме KA2206, на ней и решил сделать усилитель для новых ушей.



На фото готового усилителя виден вариант с добавочным усилителем для динамического микрофона, от схемы усилителя, к микрофонному, идет только питание. О микрофонном -ничего писать не буду – не та тема.



На Ali Express купил 10 шт. микросхем за 100р. Схема из даташита микросхемы. Питание, в моем варианте, 8в. стабилизированных (стабилизатор в блоке питания LM7808 без радиатора, греется градусов до 60). Усилитель нормально работает, начиная, от 5в по питанию (правда, при питании 5в, похрипывают самые низы на максимальной громкости). Никакого дополнительного охлаждения микросхеме не требуется. При напряжении питания выше 10в микросхема ощутимо греется. Возможно, понадобится коррекция усиления по каналам (баланс), я изменял сопротивления на входе в одном из каналов 1К и 20К, сумма сопротивлений должна оставаться постоянной – 21-20К. Резисторы, которые обозначены на плате 0,2 – 0,9К (на плате установлены вертикально), использовал 750 ом., ими регулируется коэффициент усиления. Можно вместо них впаять перемычки, но тогда уровень усиления и, главное, фона очень высок (может это субъективно). Конденсаторы 0,15мкф. заменил 0,1мкф. Керамика. Звук этого усилителя меня устроил, с новыми наушниками и со старыми.
В планах собрать усилитель с электронной регулировкой громкости. Эти устройства изготавливал по отдельности: регулятор и усилитель собирались по схемам даташитов – работают нормально, а теперь вот объединил и развел платку.

Если в нагрузке наушники, и с указанным питанием, уверен, радиатор усилителю мощности не потребуется, но, на всякий случай, он здесь нарисован (алюминиевая пластина толщиной 1,5мм). Не буду приводить схему принципиальную – все понятно и на рисунке платы. Коэффициент усиления регулируется резисторами 0,2-1,0К: чем больше сопротивление, тем меньше коэффициент усиления. Можно ставить перемычки вместо этих резисторов – если потребуется максимальное усиление. Применяемые микросхемы не дефицит и по цене очень недороги. Кнопки без фиксации, интегрированные на плате, те которые были у меня в наличии.

Для тех, которые есть у вас, подкорректируйте плату или выведите проводами. Резистор R\X подбирается под ваш указатель (если он есть), можно использовать стрелочный индикатор записи от старых магнитофонов. При максимальной громкости сопротивление подбирается так, чтобы индикатор показывал максимум. Индикатор подключается к точкам Ук. Входной сигнал к точкам IN R и IN L. Выход к точкам OUT R и OUT L. Резисторы номиналом 4,7 Om могут быть мощностью 0,25 вт., больше не нужно. Если установить радиатор этот усилитель вполне можно использовать с колонками. При питании 12в. переменки этот усилитель выдаст 2 х 6 вт. мощности, конечно мощность трансформатора питания должна быть около 30 вт. Может, кто-нибудь сделает этот усилитель быстрее меня и поделится впечатлениями.
