Чтобы поиск проводов, спрятанных под слоем штукатурки, не стал настоящей проблемой при ремонте квартиры, достаточно иметь в своем арсенале домашнего мастера индикатор скрытой проводки.

Поиск проводки

Существует множество разнообразных вариантов этих приборов заводского изготовления (например, популярный детектор «Дятел»), но можно собрать его и собственными руками. Для этого рассмотрим варианты конструкторских решений подобной задачи.

Виды конструкций искателя скрытой проводки

В зависимости от принципов работы, такие детекторы принято разделять по физическим характеристикам электропроводки:

• электростатические – осуществляющие свою функции по определению электрического поля, образуемого напряжением при подключении электричества. Это самая простая конструкция, которую легче всего изготовить своими руками;
• электромагнитные – работающие за счет обнаружения электромагнитного поля, создаваемого электрическим током в проводах;
• индуктивные детекторы металла – работающие подобно металлоискателю. Обнаружение металла проводников обесточенной проводки происходит за счет появления изменений в электромагнитном поле, создаваемом самим детектором;
• комбинированные приборы заводского изготовления, имеющие повышенную точность и чувствительность, но более дорогие по сравнению с остальными. Используются профессиональными строителями для работы в больших масштабах, где необходима высокая точность и производительность.

Также существуют искатели, которые входят в конструкцию многофункциональных устройств (например, детектор скрытой проводки входит в схему конструкции многофункционального устройства обслуживания электросетей «Дятел»).

Сигнализатор скрытой проводки Е121 Дятел

Такие устройства как «Дятел», позволяют соединить в одном приборе сразу несколько полезных девайсов.

Использование индикатора напряжения в качестве детектора скрытой проводки

Наиболее простым способом найти скрытую электропроводку, будет применение усовершенствованного индикатора напряжения, имеющего автономное питание, усилитель и звуковое оповещение (так называемая звуковая отвертка).

Индикатор напряжения с усилителем

В данном случае не нужно ничего мастерить своими руками и не требуется никаких модификаций в самом инструменте, а лишь только использовать его возможности с другой целью. Касаясь рукой жала отвертки, проводя ей по стене, можно обнаружить скрытую электропроводку, находящуюся под напряжением.

Использование индикатора для поиска проводки

Электрическая схема в данном случае будет реагировать на электромагнитные наводки, исходящие от проводки.

Сооружение детектора скрытой проводки своими руками по схеме с полевым транзистором

Наиболее простым по конструкции и легким в изготовлении индикатором скрытой проводки, является детектор, работающий по принципу регистрации электрического поля.

Именно его рекомендуется сделать своими руками, если отсутствуют продвинутые навыки в электротехнике.
Для изготовления простейшего детектора срытой проводки, схема которого основана на использовании полевого транзистора, понадобятся такие детали и инструменты:

• паяльник, канифоль, припой;
• канцелярский нож, пинцет, кусачки;
• собственно сам полевой транзистор (любой из КП303 или КП103);
• динамик (можно от стационарного телефона) с сопротивлением от 1600 до 2200 Ом;
• элемент питания (батарейка от 1,5 до 9 В);
• выключатель;
• небольшая пластиковая емкость для монтажа в ней деталей;
• провода.

Монтаж самодельного искателя

При работе с полевым транзистором, уязвимым к электростатическому пробою, необходимо заземлить паяльник и пинцет, и не касаться выводов пальцами.

Принцип действия прибора простой – электрическое поле изменяет толщину n-p перехода исток-сток, вследствие чего изменяется его проводимость.

Поскольку электрическое поле изменяется с частотой сети, то в динамике будет слышен характерный гул, (50Гц), усиливающийся по мере приближения к электропроводке. Здесь важно не перепутать выводы транзистора, поэтому нужно свериться с маркировкой выводов.

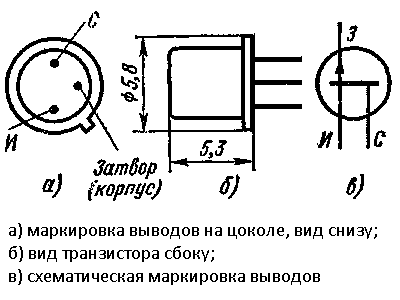

Маркировка выводов КП103

Поскольку управляющим выводом, реагирующим на изменения электрического поля, в данной конструкции является затвор, то полевой транзистор лучше выбрать в металлическом корпусе, который соединен с затвором.

Полевой транзистор в металлическом корпусе

Таким образом, корпус транзистора будет служить приемной антенной сигнала электропроводки. Сборка данного искателя напоминает составление простейшей электрической цепи в школе, поэтому не должен вызвать трудностей даже у начинающего мастера.

Наглядный опыт с полевым транзистором

Для визуализации процесса обнаружения электропроводки, параллельно цепи исток-сток можно подключить миллиамперметр или стрелочный индикатор от старого магнитофона с балластным резистором, номиналом 1-10 кОм (подобрать опытным путем).

Индикатор от магнитофона

При закрывании транзистора (приближении к проводке) показания индикатора будут увеличиваться, указывая на присутствие электрического поля и напряжения в скрытой электропроводке. Ввиду простоты конструкции монтаж навесной, на одножильных проводах, обладающих необходимой упругостью.

Поиск электромагнитного излучения проводки

Ещё одним вариантом самодельного детектора скрытой проводки является применение миллиамперметра, подключённого к высокоомной катушке индуктивности.

Самодельные искатели проводки

Катушка может быть самодельной, выполненной в виде дуги, или можно применить первичную обмотку от трансформатора, удалив часть магнитопровода.

Трансформатор в качестве приемной антенны

Данный детектор не требует питания – благодаря индуктивности, приемная катушка будет действовать как обмотка трансформатора тока, в которой будет индуцироваться переменный ток, на который будет реагировать миллиамперметр.

Многие мастера применяют головку от старого магнитофона или плеера в качестве приемной антенны. В этом случае, если сохранился в работающем состоянии усилительный тракт, то его используют целиком, вынимая головку, подключая ее экранированным кабелем для удобства поиска.

Аудиоплеер с головкой на конце кабеля

Как и в первом случае, в динамике будет слышно гудение 50Гц, а его интенсивность будет зависеть не только от расстояния, но и силы тока, протекающего в проводах.

Усовершенствованные самодельные детекторы проводки

Большую чувствительность, избирательность и дальность обнаружения дают детекторы скрытой электропроводки, изготовленные с несколькими усилительными каскадами на базе биполярных транзисторов или операционных усилителей с элементами логических микросхем.

Схема и внешний вид искателя на операционном усилителе

Для самостоятельного изготовления прибора по данным схемам необходим хотя бы минимальный опыт в радиоделе с пониманием принципов взаимодействий применяемых радиодеталей. Не вдаваясь в принципы работы, можно выделить два существенно различающихся направления:

• усиление сигнала с последующим его отображением в виде отклонения стрелки индикатора или увеличения интенсивности звучания. Здесь усовершенствуются схемы на базе полевого транзистора или приемной антенны в виде катушки индуктивности с добавлением усилительных каскадов;

Простая схема детектора проводки с усилителем на биполярных транзисторах

• использование интенсивности издаваемого электропроводкой электромагнитного поля для изменения частоты визуальных сигналов и тона звучания звукового оповещения. Тут приемный элемент (полевой транзистор или антенна) включается в схему управления частотой генератора импульсов (одновибратора, мультивибратора) на базе биполярных транзисторов, логической или операционной микросхемы.

Схема сигнализатора проводки на базе полевого транзистора и мультивибратора

Данные детекторы, хотя и наиболее просты в изготовлении, имеют существенные недостатки. Это небольшой диапазон обнаружения, а также необходимость наличия напряжения в скрытой электропроводке.

Поиск металла электропроводки

Чтобы обнаружить проводку в железобетонных конструкциях или под значительной толщиной, без возможности подачи на провода напряжения, необходимо использовать более сложные и точные конструкции детекторов, работающих подобно металлоискателям.

Работа с профессиональным прибором

Самостоятельное изготовление таких приборов экономически неоправданно, а также требует достаточно глубоких познаний в радиотехнике, наличия элементной базы и измерительного оборудования. Но опытный мастер, для пробы своих сил и собственного удовольствия может использовать имеющиеся в сети схемы металлоискателей, и своими руками изготовить подобные устройства.

Схема металлоискателя с описанием его работы

Для менее опытных мастеров, в случае необходимости обнаружения скрытой проводки без наличия напряжения, будет проще и выгодней приобрести один из таких инструментов как BOSCH, SKIL «Дятел», Mastech и другие.

Универсальный детектор проводки BOSCH
Универсальный детектор Mastech

Искатель проводки на Android

У владельцев планшетных компьютеров и некоторых смартфонов на базе Android, есть возможность использовать свои девайсы в качестве детекторов скрытой проводки.

Смартфон в роли детектора проводки

Для этого необходимо скачать соответствующее программное обеспечение в GooglePlay. Принцип действия состоит в том, что в данных мобильных устройствах имеется модуль, выполняющий функции компаса для осуществления навигации.

При использовании соответственных программ, данный модуль используется в качестве металлоискателя.

Программа Metal Sniffer, добавляющая устройствам Android функцию металлоискателя

Чувствительности данного металлодетектора на хватит для поиска кладов под землёй, но для обнаружения металла проводов на расстоянии в несколько сантиметров под слоем штукатурки его должно хватить.

Но следует помнить, что без применения специализированных приборов, или использования профессионального металлоискателя, способного различать металлы, обнаружить скрытую в железобетонных панелях электропроводку с помощью импровизированного детектора на базе Android будет невозможно.

Когда вы планируете повесить картину или настенные часы, как выбираете подходящее для этого место? Наверняка думаете о том, как впишется картина в интерьер комнаты, на какую стену лучше разместить и каким образом. Но задумываетесь ли вы о том, что не везде можно в стене забить гвоздь и просверлить отверстие под дюбель? Дело не в том, из какого материала сделаны ваши стены, так как существует более значимое обстоятельство – это электропроводка. Чтобы не повредить замурованные в стене провода нужно знать, где они заложены.

Существует несколько способов примерно узнать, где проходит электрический кабель: следует заглянуть в техническую документацию квартиры и посмотреть схему разводки электрической сети, если таковой нет, то обратите внимание на расположение разветвлительных коробок от них отходят провода к розеткам и выключателям. Как правило, толковые электрики прокладывают кабель под прямым углом.

Хорошо, когда вы меняли старую электропроводку и в курсе её размещения, а что если предыдущий хозяин дома был горе электриком-самоучкой и не соблюдал элементарных правил разводки проводов? Бывают случаи, когда в целях экономии провода разводят по наименьшему пути: от коробок по диагонали и по горизонтали — в таком случае не обойтись без специальных средств для её обнаружения.

В магазинах и на радиорынках продают специальные устройства под названием «Детектор скрытой проводки». Они бывают дешевые (низкого класса) и дорогие (высокого класса). Аппарат низкого класса определяет источник электромагнитного излучения – это провода под напряжением и электроприборы. Детекторы высокого класса более точны и функциональны: их работа направлена на выявление непосредственно проводов, даже тех, которые находятся без напряжения.

Для домашнего пользования нам будет достаточно простого детектора, который можно сделать своими руками. Как вы поняли, собранная нами несложная схема относится к бюджетным устройствам — следовательно, высококлассного устройства у нас не получится. Но самоделка поможет не попасть впросак при выполнении строительных работ и в момент, когда вы решите украсить свою комнату красивой картиной или настенными часами. Для того чтобы самим собрать детектор скрытой проводки на скорую руку нам потребуются три недефицитные радиодетали, найти которые нам не составит труда.

Основным элементом является советская микросхема К561ЛА7 (на ней собран сам детектор). Микросхема чувствительна к электромагнитному и статическому полю, исходящему от проводников электрической энергии и электронных устройств. От повышенного электростатического поля микросхему защищает резистор, который является промежуточным элементом между антенной и ИМС. Чувствительность детектора определяет длина антенны. В качестве антенны можно использовать одножильный медный провод длинной от 5 до 15 сантиметров. Для стабильной работы и не в ущерб чувствительности мной была выбрана длина равная 8 сантиметрам. Есть один нюанс: при превышении длины антенны порога в 10 сантиметров существует риск перехода микросхемы в режим самовозбуждения. В этом случае детектор может некорректно работать. Также при глубоком залегании электрического кабеля в штукатурке детектор может не издать ни единого звука.

При некорректной работе самодельного детектора, стоит поэкспериментировать с длинной медной антенны. Она может быть как меньше так и больше рекомендованной длинны. Когда детектор перестанет реагировать на все что угодно кроме электрического кабеля, то вы нашли нужную длину (если Вы не верно подобрали длину, то детектор может реагировать на простое прикосновение человека или любых предметов).

С нюансами разобрались, теперь переходим к третьему элементу схемы – это пьезоэлемент. Пьезоизлучатель (пьезоэлемент) необходим для восприятия на слух улавливания электромагнитного поля, когда это происходит излучатель издает треск. Пьезоэлемент или по-простому «пищалку» можно добыть из нерабочего тетриса, тамагочи или часов. Так же пищалку можно заменить миллиамперметром из старого магнитофона. Миллиамперметр отклонением стрелки будет показывать уровень излучаемого поля. Если вы решите использовать пьезоэлемент и миллиамперметр, то издаваемый треск буден слышен немного тише.

Схема питается от напряжения 9 вольт, поэтому нам понадобится батарейка типа «Крона». Сборку схемы можно осуществить на печатной плате или навесным монтажом. Навесной монтаж для простой схемы, состоящей из 5 элементов, будет предпочтительнее. Возьмите картон, приложите микросхему ножками вниз и под каждой ножкой иголкой проколите отверстия (14 штук, по 7 с каждой стороны). После подготовки места под микросхему вставьте ножки в проделанные отверстия и загните их. Так мы надежно зафиксируем интегральную микросхему на картоне и облегчим работу при пайке проводов.

Чтобы не перегреть микросхему следует использовать паяльник малой мощности. Обычно используют для пайки радиодеталей паяльник 25 Ватт. Приступаем к сборке детектора по схеме, приведенной в статье. Если вы выполнили все вышеизложенные рекомендации, то схема должна заработать мгновенно без всякой наладки. Теперь находим подходящий корпус и встраиваем схему в него. Под пищалку сделайте отверстия и приклейте пьезоизлучатель с обратной стороны. Для того, чтобы детектор не работал постоянно, впаяйте в разрыв цепи питания тумблер. Перезарузка детектора путем включения-выключения тумблера поможет вам вывести микросхему из режима самовозбуждения.

По традиции хочу закончить статью видеоотчетом о проделанной работе. На видео была протестирована работа самодельного и заводского детектора скрытой проводки. Как выяснилось, сделанный детектор более точно показывал место залегания электрического кабеля ежели дешевый покупной детектор.

Собрав детектор для поиска скрытой проводки, вам не стоит бояться повреждения электрической сети вашего дома, ведь вы всегда сможете найти электрический кабель. Успехов в освоении простых схем в радиоэлектронике. По всем возникающим вопросам обращайтесь ко мне в комментариях — будем разбираться!

Об Авторе:

Приветствую вас, дорогие читатели! Меня зовут Максим. Я убежден, что почти все можно сделать у себя дома своими руками, уверен, что это под силу каждому! В свободное время люблю мастерить и создавать что-то новое для себя и своих близких. Об этом и многом другом вы узнаете в моих статьях!

Во время ремонтных работ довольно часто приходится сверлить и ломать стены, в которых под штукатуркой проходят электрические кабели. Не всегда есть возможность использовать схему прокладки, но если и есть, то пользы от этого может быть немного – нельзя быть уверенным, что предыдущие владельцы помещения или строители не меняли месторасположение проводов без внесения изменений в схему.

Выходит, обнаружение проводки – это неотъемлемая составляющая не только ремонтных работ, но и быта , т. к. при забивании гвоздя для новой картины можно запросто повредить кабель.

Многие горе-строители при проведении ремонтных работ о проводке не думают вовсе, нарушая тем самым правила техники безопасности. Последствия подобной халатности могут быть самыми плачевными, поэтому желательно предварительно выявить старую проводку, чтобы оградить себя и своих близких от неоправданного риска.

Вот основные причины поиска скрытой проводки:

А теперь – последствия пренебрежительного отношения к технике безопасности:

• короткое замыкание;
• неправильное функционирование электрической сети;
• поражение током;
• пожар.

В худшем случае такая беспечность приведет к летальному исходу.

Поиск скрытой проводки своими руками: обзор наиболее эффективных методов

Наиболее эффективным способом будет, разумеется, обращение в специализирующуюся фирму – она, применяя профессиональное оборудование и многолетний опыт, не только отыщет все провода, но также предоставит точную схему их пролегания. Но такие фирмы есть далеко не во всех городах, да и подобного рода услуги стоят достаточно дорого, поэтому рассмотрим, как можно самостоятельно найти электрокабель в стене.

Способ первый. Задайте максимальную нагрузку на проводку. Далее возьмите обычный компас и, ориентируясь по отклонениям стрелки, определите место, где идет электропровод.

Способ второй. Можете также смонтировать собственное устройство, состоящее из трех транзисторов – одного полевого и двух биполярных. Первый транзистор будет электроключом, пара других образует мультивибрационную установку. Такой самодельный прибор будет улавливать электромагнитные волны, исходящие от проводов. В случае выявления проводов на приборе загорится лампочка, а сам он начнет вибрировать.

Способ третий. Другой вариант самодельного устройства можно сделать из полевого транзистора, аккумуляторов и головного ТА (телефона, то есть). Для поиска проводки нужно провести транзистором вдоль стены – если прибор издаст звук, значит, кабель найден.

Способ четвертый. Он уместен лишь при капитальном ремонте. Отметим, что он не всегда эффективен и больше подходит для комнат со «старой» отделкой.

Суть его заключается в следующем: необходимо удалить обои или любой другой отделочный материал со стен. Под ним, если повезет, обнаружится полоска, отличающаяся цветом от остальной стены, или представляющая собой неровность. Вероятно, именно там и пролегает электропроводка.

Способ пятый. Классический вариант, который использовался до появления искателей проводки. Радиоприемник нужно настроить на частоту 100 кГц и водить им по поверхности стены. В месте пролегания провода приемник будет издавать характерный шум, напоминающий помехи. Ввиду того что этот способ был популярен в среде профессиональных электриков, нет причин сомневаться в его эффективности.

Обратите внимание! Во время процедуры особое внимание уделяйте розеткам и переключателям –именно возле них преимущественно проходят кабели.

Способ шестой. В данном случае электропроводка выявляется посредством обычного слухового аппарата, дающего возможность прекрасно прослушивать частоты до 50 Гц.

Способ седьмой. В качестве альтернативы радиоприемнику можно использовать микрофон, желательно катушечный электродинамический. Его нужно подключить к любому оборудованию, способному снимать и воспроизводить сигнал. Сама процедура поиска ничем не отличается от аналогичной с использованием приемника.

Способ седьмой. Можно также привязать к веревке небольшой магнит и водить им рядом со стеной. Характерно, что этот способ неэффективен в панельных домах и на потолках.

Способ восьмой. Не стоит расстраиваться, если ни один из способов не увенчался успехом. Всегда можно прибегнуть к надежной технологии поиска электропроводки, демонстрирующей стопроцентный результат. Речь сейчас идет о детекторах скрытой проводки.

Сегодня искатели проводки продаются во всех магазинах электротехники. Проводя таким прибором по стенам, можно запросто выявить не только место пролегания кабелей, но и определить силу напряжения в них.

Обратите внимание! Такие устройства реагируют и на электропроводку, и на металлическую арматуру. Поэтому рекомендуется подключить к электроточке более мощный прибор, чтобы усилить излучение.

Электропроводка под напряжением образует электромагнитное поле. Устройства для ее обнаружения направлены на выявление источников этого поля, а вмонтированные усилители позволяют более точно определить место, где пролегает провод. Но чтобы искатель сумел выполнить свои функции, при прокладке кабелей следует придерживаться некоторых правил.

1. Кабеля нужно прокладывать только параллельно архитектурным линиям.
2. Провода горизонтального расположения должны находиться на расстоянии 1,5 см от перекрывающих плит.
3. Если слой отделки толще 1 см, то кабели следует прокладывать кратчайшим путем.
4. Если при монтаже не соблюдать этих правил, то обнаружить проводку будет достаточно сложно.

Такие устройства могут различаться по способу обнаружения и сложности конструкции. Ценовой диапазон достаточно широк – от 100 до 3000 рублей.

Обратите внимание! При выявлении проводов искатель может подавать как световые, так и звуковые сигналы.

Ниже приведена классификация обнаружителей по сложности конструкции.

1. Устройства, которые по принципу действия отдаленно напоминают металлоискатели. Они оборудуются специальной катушкой, образующей небольшое электромагнитное поле. Если в такое поле попадет посторонний электрический или железный предмет, то оно сразу изменится.
2. Устройства, улавливающие электромагнитные волны, исходящие от проводов под напряжением.
3. Гибрид предыдущих устройств, который стоит очень дорого, поэтому используется преимущественно профессионалами.

По типу конструкции искатели делятся на:

• отвертки;
• тестеры.

Конструкция тестеров намного сложнее, чем отверток. Современные модели оснащаются лазерными указателями и способны обнаруживать не только электропроводку, но и телефонные кабели. Более того, тестеры позволят выявлять даже проводку под землей. Устройства оборудуются подсветкой экрана, фонариком и предохранителями, защищающими от перенапряжения.

Индикационная отвертка – более простой и дешевый аппарат для обнаружения проводки, но он эффективен лишь в тех случаях, когда провода находятся на глубине не более 2 см.

Такую отвертку можно использовать двумя способами:

• бесконтактный поиск позволяет определить месторасположение проводки;
• контактный — дает возможность измерить силу напряжения.

Более современные модели отверток оборудуются дисплеем, демонстрирующим данные о напряжении; касаемо остальных устройств, то они используют для уведомления звуковые сигналы.

«Дятел» – самый популярный искатель проводки

В России одним из самых популярных устройств для поиска электропроводки считается «Дятел» (если официально, то E121). Он дает возможность определять место пролегания кабелей под штукатуркой толщиной до 8 см.

Искатель проводки «Дятел»

Технические особенности «Дятла» следующие:

• работа от напряжения до 380 Вольт;
• вес – 250 грамм;
• возможность бесконтактного поиска;
• возможность поиска проводки, фазных кабелей, сломанных электроприборов и разрывов;
• мониторинг работы счетчика и предохранителей;
• четыре режима чувствительности.

Рассмотрим подробнее эти режимы. Ниже указано расстояние от антенны прибора до провода для каждого из них:

• 1 – 0-1,5 мм;
• 2 – 10 мм;
• 3 – 30 мм;
• 4 – 40 мм.

В комплект с прибором «Дятел» входят чехол, элементы питания и техпаспорт.

Изготовление детектора скрытой электропроводки

Если по тем или иным причинам покупка искателя невозможна, всегда можно изготовить такой прибор своими руками.

Этап первый. Сначала нужно подобрать корпус будущего устройства. Для этого может подойти, например, пластиковый бокс от лампы дневного света.

Этап третий. Затем нужно установить 5-вольтные аккумуляторы, после чего просверлить в корпусе небольшое отверстие и вставить туда светодиодную лампу.

Этап пятый. Остается лишь закрепить крышку и протестировать прибор. О выявлении скрытой электропроводки он будет оповещать загоревшейся лампой.

Обратите внимание! Если проводка прокладывалась в соответствии со всеми требованиями, то она будет идти вертикально либо горизонтально.

Обнаружение обрыва скрытой проводки

Если был поврежден один из скрытых кабелей, то для его поиска можно воспользоваться одним из двух существующих способов.

Способ первый. Вначале нужно узнать, какой именно кабель поврежден – нулевой или фазный. Здесь потребуется отвертка-индикатор, которой нужно проверить все контакты вышедшей из строя электроточки (переключателя или розетки).

В выключенном переключателе под напряжением будет лишь один из контактов, а вот во включенном сразу оба. Касаемо розетки, то в ней в рабочем состоянии под напряжением будет только один контакт. Словом, если фаза точно есть, то можно быть уверенным, что оборвался нулевой провод.

Обратите внимание! Если проводка повреждена в каком-либо недоступном месте, то лучше прибегнуть к помощи специалистов, т. к. самостоятельно найти поврежденный участок вряд ли удастся.

Способ второй. При наличии полного доступа ко всем участкам проводки проблемное место можно выявить обыкновенным тестером. Вот примерная схема проведения работ.

1. Сначала отключается подача электричества на электрощитке.
2. Затем на изоляции провода нужно сделать две насечки, обнажив металл, – одну возле вывода из распределительного бокса, вторую в двух метрах от первой.
3. Далее при помощи тестера следует определить сопротивление на этом участке проводки. Если оно низкое, то обрывов там определенно нет.
4. Аналогично проверяются следующие участки электропроводки до тех пор, пока не найдется участок без низкого сопротивления.

Выводы

В итоге хотелось бы еще раз отметить важность определения места прохождения электрической линии перед началом ремонтных работ. Если этого не сделать, то последствия такой несерьезности могут быть самыми плачевными, возможно, даже летальными. Поэтому нужно использовать один из описанных способов (желательно, разумеется, искать электропроводку с помощью датчика) даже когда на стену лишь вешается обычная картина.

Напоминаю, что все статьи предыдущего конкурса, а также правила и итоги можно увидеть .

Тема статьи схожа с предыдущей:

Генератор высоковольтных импульсов для поиска обрыва в линии эл.передачи

Этот прибор позволяет определить место разрыва линии электропроводки дома. Таким образом, можно легко отремонтировать электропроводку в доме в случае обрыва.

Такой способ в электротехнике называют акустическим. Он основан на прослушивании в месте повреждения звуковых колебаний (хлопков) вызванных искровым разрядом. Обычно разрыв в электропроводке колеблется в пределах 0,5 … 2 мм. Такой разрыв легко пробивает напряжение 1 … 3 кв постоянного тока. Упрощенная схема на рис.1.

Uu- источник повышающего напряжения до пробоя.

Ru- внутренние сопротивление источника напряжения.

Если в месте пробоя будет низкое сопротивление, хлопка не будет. Источник будет разряжаться и напряжение не повысится. Во избежание этого нужно в цепь схемы поставить разрядник (Искусственный разрыв около 1 мм). А для того, чтобы пробой был хорошо слышен и виден добавить высоковольтный конденсатор. Схема устройства на рис.2.

Обычно обрыв проводки находится на глубине 1…2 см в штукатурке или в соединительной коробке. Место повреждения легко обнаруживается по световой вспышке и по звуку хлопка разряда.

Перед поиском места обрыва на участке электросети, нужно отключить все электро потребители. Высоким напряжением аппарата можно повредить изоляцию обмоток эл. двигателей и других электронных устройств. И обязательно нужно соблюдать технику электробезопасности (3).

Полезно перед этим воспользоваться генератором высокой частоты и искателем и приблизительно определить место повреждения (2). И так же замерить ёмкость проводки до места повреждения кабеля АППВ 2*2,5 ёмкость 1м примерно равен 80-100 пф. После подключить к высоковольтному прибору (см. схему прибора рис.4.) питание ~220 v и к выходным клеммам «0» и «1» или «2» линию с обрывом. Нажать кнопку SA1 и держать около 3 сек. До разряда. Если кнопку держать дольше разряды будут повторятся по мере накопления напряжения на конденсаторе C2.

Само устройство прибора состоит из не дефицитных деталей. Трансформатор Тр1 от строчной развертки чёрно белого телевизора. Разрядник P35 можно заменить самодельным.

Он изготовлен из кусочка фольгированного стеклотекстолита размерами 30*30 с круглым отверстием в центре диаметром 15 мм. По середине фольга удалена. По краям 2 отверстия для подключения проводов см. рис.3.

С каждой площадки навстречу друг другу припаяны 2 кусочка медного провода диаметром 1 мм с зазором 3 мм. В зазоре будет происходить пробой, с расчетом 1 мм=1кв. Такой разрядник P1 установлен в схеме для предохранения высоковольтного трансформатор Tp1. При разряде в заводском P35 звук очень слабый и не мешает слушать разряд в эл. проводке дома.

Схема прибора

Прибор представляет собой генератор высоковольтных импульсов на тиристоре. Конденсатор C2 К75-53 1 мкФ на напряжение 5 кВ. Его можно заменить несколькими конденсаторами меньшей ёмкости, но суммарная ёмкость должна быть около 1 мкФ, рабочее напряжение не меньше 5 кВ.

Схема управления тиристром ST1 взята из (4). Номиналы деталей схемы указанны на принципиальной схеме. Прибор собран в небольшом пластиковом кейсе, см.фото. Неоновая лампа Л1 нужна для сигнализации напряжения сети 220v на питание прибора.

Применение прибора для определения обрыва

Теперь два примера применения прибора из моей практики.

1. Снижение кабеля от УКВ антенны. Сопротивление между экраном и центральной жилой по показанием тестера 100 Ом. Должно быть около 5…10 ОМ. При подключении прибора к кабелю один человек нажимал на кнопку SA1, а я наблюдал за антенной и кабелем вечером. Под правым болтом подключения кабеля к шлейфу антенны были видны искры. Правый болт был сильнее подтянут. Переходное сопротивление упало до 8 Ом.

2. Необходимо было отремонтировать электро проводку в доме. Потухла эл.лампа освещения в комнате. Лампа цела и исправна. Лампу вывернул. Концы в патроне закоротил. К отдельной линии отходящий к патрону лампы подключил провода отходящие от прибора «0» и «1». При нажатии на кнопку SA1 прибора в месте разрыва в проводке выходящего с потолка раздавались разряды. Ликвидация разрыва легко устранена.

Фото прибора.

Литература:

• Радиолюбитель № 2 1997г. Ст 24.
• Радио мир №7 2014г. Ст 27 и поправка Радио мир № 9 2014г. Ст 32.
• Радио №5 2015г. Ст 54.
• Радио №1 2008г. Ст 27.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Если статья понравилась, проголосуйте за неё здесь и сейчас:

•

•

Значимость точной информации.

Информация о местоположении и фактическом состоянии подземных трубопроводов и кабельных линий является самым важным результатом обследования этих коммуникаций.

Достоверность и точность результатов обследования являются единственными характеристиками, которые могут представлять реальную ценность. Неточная или искаженная информация может стать причиной ошибок в интерпретации полученных данных и явиться поводом для ненужных затрат. Еще хуже, если в результате неполных или неточных данных обследования подвергаются опасности жизнь и здоровье людей.

Окончательное заключение о состоянии объекта или его отдельного элемента может быть сделано на основании его визуального обследования, однако, это представляется невозможным для подземных кабелей и труб. Опыт, знание обследуемой рабочей зоны, использование чертежей или схем, а также эффективное использование трассоискателей могут обеспечить получение такой информации, которая позволит дать практически точное заключение о состоянии элементов объекта. В некоторых случаях, могут быть участки, на которых невозможно точно установить состояние коммуникаций. Эти зоны всегда должны быть локализованы для обеспечения возможности проведения дальнейшего обследования.

Локация подземных трубопроводов и кабелей является очень ответственным видом деятельности: все операции должны проводиться методично, аккуратно и с большим вниманием. В данном цикле статей я постараюсь дать структурированную и, по возможности, полную информация о методах использования трассоискателей для получения точных и достоверных данных.

Методы локации подземных кабелей и труб

В настоящее время наибольшее распространение получили следующие методы обнаружения и трассировки подземных кабелей и трубопроводов:

1 Доступная документация

Схемы и чертежи, имеющиеся в коммунальных службах или городской администрации, содержат огромное количество информации о наличии и положении подземных труб и кабелей. При проведении обследования местности в первую очередь важно получить любую доступную информацию и имеющуюся документацию. Информация может быть (и, как правило, является) неточной или неполной, однако эта информация будет являться той самой отправной точкой для оператора при выполнении обследования местности. Кроме того, намного проще подтвердить или дополнить имеющуюся информацию, чем начинать обследование местности «вслепую». До начала проведения работ на объекте очень полезной может оказаться любая информация, даже если она только позволяет приблизительно узнать, чего можно ожидать на объекте.

2 Георадары

Георадар — радиолокатор, который в отличие от классического, используется для зондирования исследуемой среды, а не воздушного пространства. Исследуемой средой может быть земля (отсюда наиболее распространенное название — георадар), вода, стены зданий и т. п.

Современный георадар представляет собой сложный геофизический прибор, создаваемый при соблюдении определенных технологий. Основной блок состоит из электронных компонентов, выполняющих следующие функции: формирование импульсов, излучаемых передающей антенной, обработка сигналов, поступающих с приемной антенны, синхронизация работы всей системы. Таким образом, георадар состоит из трех основных частей: антенной части, блока регистрации и блока управления. Антенная часть включает передающую и приемную антенны. Под блоком регистрации понимается ноутбук или другое записывающее устройство, а роль блока управления выполняет система кабелей и оптико-электрических преобразователей (по материалам Wikipedia).

Георадар

Методы поиска подземных коммуникаций, основанные на использовании электромагнитных волн, были разработаны для точного обнаружения, определения габаритов и расстояния (глубины залегания) до подземных объектов. Локация подземных коммуникаций, в частности пластиковых трубопроводов или волоконно-оптических кабелей связи стала разумным и естественным развитием этого метода. Очевидно, что с помощью радара достаточно трудно (в большинстве случаев, практически невозможно) отличить пластиковые трубы с водой от плотного грунта (например, влажная глина и земля). Однако георадары позволяют получить приблизительную картину расположения подземных кабелей и труб в различных типах грунтов. При этом, даже в благоприятных условиях применения радаров необходимо иметь соответствующее представление о том, что находиться или должно находиться под землей.

Высокая проводимость мелкозернистых осадочных пород – глин и наносов – резко снижают возможности прибора, а скальные и разнородные осадочные породы рассеивают его сигнал. Высокий уровень грунтовых вод также может отрицательно повлиять на результаты обследования. Также стоит отметить, что информация, получаемая по результатам работы георадара, очень сложна и требует интерпретации специалистом высокой квалификации и с большим опытом. Сложность, высокая стоимость и зависимость от условий применения приводят к нецелесообразности использования этого метода для ежедневной работы. Однако, вполне вероятно, что в самом ближайшем будущем этот метод станет полезным при составлении схем подземных коммунальных коммуникаций.

3 Акустическая локация

Акустические методы получили наибольшее распространение при поиске утечек воды в подземных трубопроводах. Однако, разновидность этого метода получила достаточно широкое распространение для трассировки подземных водопроводов, в особенности пластиковых трубопроводов. Сейчас применение этого метода ограничено обнаружением и локацией водопроводов, тем не менее дальнейшее развитие подобных методов может расширить сферу их применения, в частности, для использования при трассировке подземных пластиковых газовых труб.

4 Инфракрасная термография

Температура подземных кабелей и труб может быть отличной от температуры окружающего грунта. Определение этой разности температур может быть достаточно эффективным методом локации подземных труб и кабелей. Однако, эффективность этого метода сильно зависит от окружающих условий и значительно снижается в результате воздействия таких факторов, как солнечный свет или ветер. На практике эти методы имеют узкоспециальное применение - поиск пустот в канализационных коллекторах, а также - локация разрывов, трещин и мест повреждений изоляционного покрытия на отдельных участках теплотрасс.

5 Лозоискательство

Это самый старый способ поиска воды и подземных трубопроводов. Для поиска лозоискателями используется ветка дерева или лоза, а также ее многочисленные варианты в виде сварочных электродов и т.п. Этот интересный способ требует специфических навыков и интуиции. Я лично неоднократно наблюдал работу таких «умельцев» и могу сказать, что результаты их работы меня впечатлили. Однажды специалист одного из Водоканалов прошел по трассе силового кабеля с двумя электродами, показав направление кабеля и муфты. Длина трассы была порядка 130 метров, кабель часто менял свое направление, параллельное обследование с помощью электромагнитного трассоискателя полностью подтвердило результаты, полученные с помощью электродов. Конечно, трудно ожидать широкого использования этого метода, а к достоинствам следует отнести низкую стоимость и небольшой вес оборудования;-)

6 Электромагнитная локация

Это универсальный и самый распространенный метод локации и трассировки подземных коммуникаций. Достоинством этого метода является возможность получения "из под земли" большого объема информации, которая не может быть получена при использовании любой другой технологии. Этот метод имеет следующие отличительные черты:

Поиск с поверхности земли границ зон залегания подземных кабелей и труб;
- Трассировка и идентификация определенных линий;
- Трассировка и идентификация канализационных коллекторов или других неметаллических каналов и труб, к которым есть доступ; локализация закупорки и повреждений (с использованием миниатюрного проталкиваемого передатчика-«зонда»;
- Измерение глубины залегания (расстояния от поверхности грунта до центра электромагнитного поля вокруг коммуникации) непосредственно с поверхности земли;
- Портативность и небольшой вес оборудования (легко удерживается в руках) и возможность эффективного использования даже неопытными операторами;
- Возможность использования трассоискателей с любыми типами грунта и даже под водой;
